Предпосылки для проверки и регулировки
Условия проверки и регулировки:
◆ Давление в шинах в норме.
◆ Линзы не должны быть повреждены или загрязнены.
◆ Зеркала заднего вида и лампочки должны быть исправны.
◆ Автомобиль должен находиться в состоянии, соответствующем установленной нагрузке.
◆ Автомобиль должен проехать несколько метров вперед или назад либо несколько раз сжать переднюю и заднюю подвески, чтобы подвеска заняла рабочее положение.
◆ Автомобиль и прибор для проверки фар должны находиться на ровной поверхности.
◆ Зеркальная поверхность рамы прибора для проверки фар должна быть выровнена по отношению к передним фарам; конкретные требования к относительному положению и порядок действий см. в инструкции по эксплуатации прибора для проверки фар — SVW 2617 или VAS 5209B.

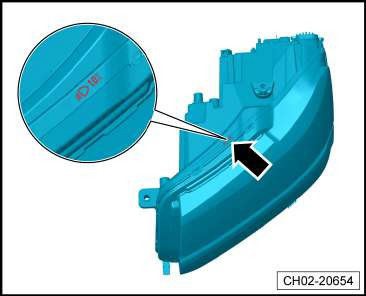

◆ На приборе для проверки фар должны быть установлены требуемые значения угла наклона светового пучка вниз. Требования к углу наклона ближнего света (стрелка) должны быть выгравированы на верхней декоративной панели фары. Требования к углу наклона противотуманных фар должны быть указаны на корпусе противотуманных фар.
На верхней декоративной панели фары выгравирована информация об угле наклона ближнего света, выраженная в «%»; процентные значения приведены относительно расстояния проецирования 10 метров. Например: угол наклона 1,0% соответствует расстоянию проецирования примерно 10 см. Необходимо настроить требования к углу наклона ближнего света на приборе для проверки фар в соответствии с этой информацией.
Пояснение к состоянию нагрузки автомобиля : ⇒ стр . 83
а Нвтаовмоодбиитлелььдсокложмеснибдыентьевдсоолсжтоеяннниаихобдеиз тгрьсуяза1. ч Сеолсотвоеякниеибегзругрз увзеас озн7а5чакег;т, чуктомтпоплелкитвонвыанй бак заполнен не менее чем на 90 %, а автомобиль необходимым автомобильным снаряжением
Если топливный бак заполнен менее чем на 90 %, автомобиль необходимо загрузить следующим образом: – Определите уровень топлива по указателю на приборной панели. Распределите груз в соответствии с пропорциями, указанными в таблице ниже, и поместите соответствующий дополнительный груз в багажник.
Таблица распределения веса в зависимости от уровня топлива
| Уровень топлива | Дополнительный груз, кг |
|---|---|
| 1/4 | 30 |
| 1/2 | 20 |
| 3/4 | 10 |
| Полный | 0 |
Пример:
Проверка и регулировка
Необходимые специальные инструменты и оборудование для ремонта

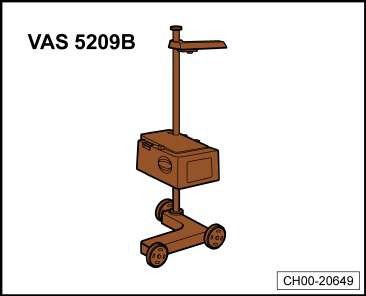

Тестер фар — SVW 2617 или VAS 5209B Проверка и регулировка ближнего света
◆ Включите зажигание автомобиля.
-SVW 2617- или -VAS 5209B-.

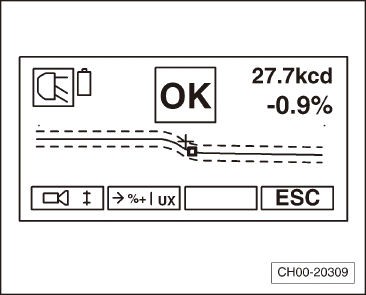

◆ Выполните действия в соответствии с инструкциями по базовой настройке диа

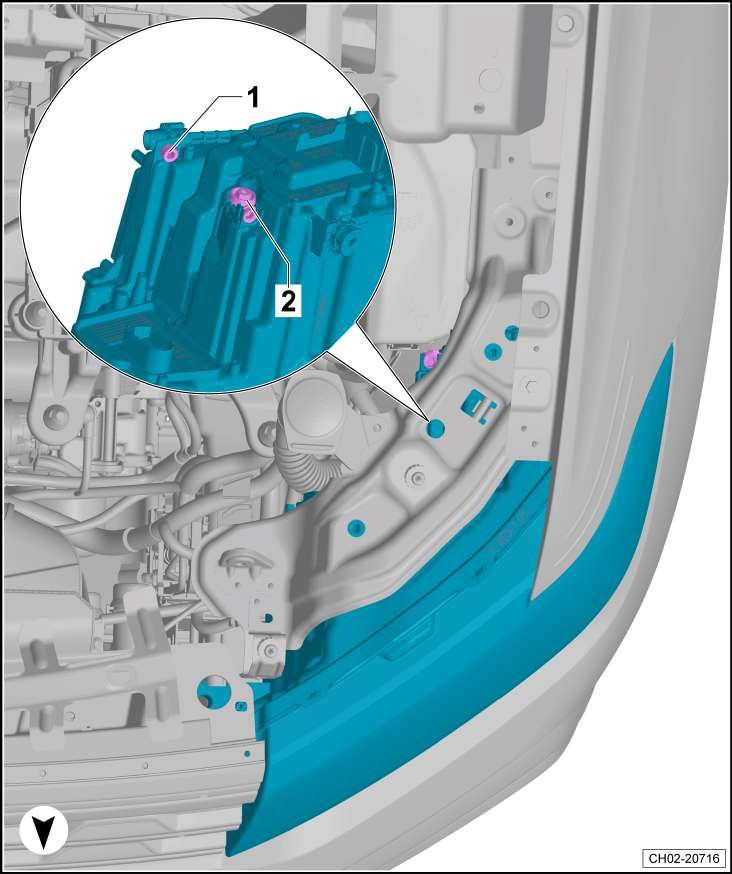

в Сенратчиаклаалоьнтроегпуоллиоржуйентие е бплоивежрннеигтоесвиетнат, то есть в-е2р-,тчиткоаблыьнсовемт в нотарпергаувллиерноивианбыдлолжным
◆ Затем отрегулируйте ближний с н-1а-,пчртаовблыенсиветблбыижлнего света, то проагвоирлиьзноонтоатлрие.гулирован
◆ расположен зеркально
