D19 Тормозная жидкость: замена

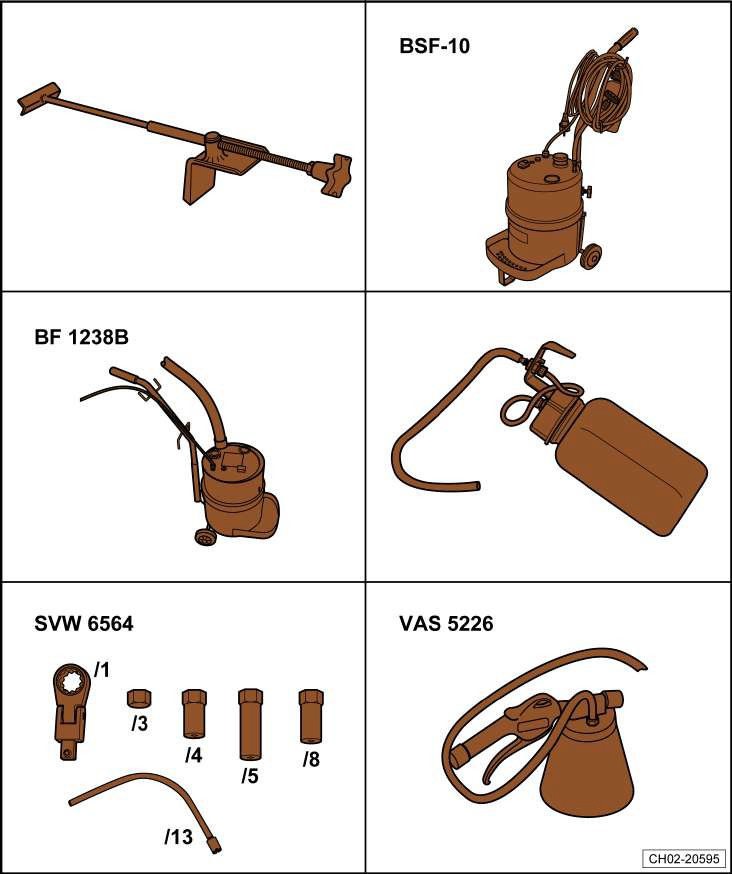

Необходимые специальные инструменты и ремонтное оборудование

◆ Устройство для нагрузки на торм

◆ Устройство для заправки и слива

-BF 1238B- или

-BSF-10- или

-VAS 5234-Емкость для сбора тормозной жи

◆ Комплект для слива тормозной

-SVW 6564- или

-VAS 6564-Маслоотсос -VAS 5226-

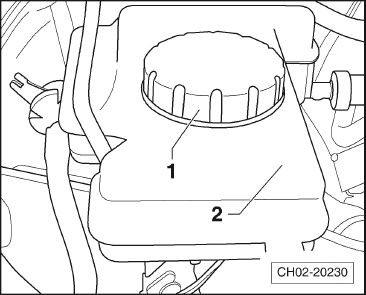

Снимите крышку-1- с резервуара для тормозной жидкости-2-.

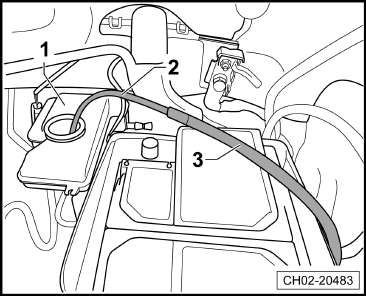

◆ С помощью комплекта для слива ормозной жидкости — SVW 6564/13 1—а,личтоебтыорнмао фнуиюльжтриудюк щсетйь исзеткеезернвеуаорсатдалоястьо остоазнткойвжтодрмоостзнио—й

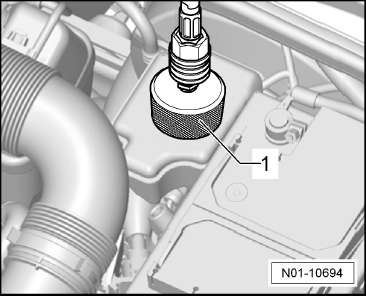

Установите переходник -1- на резервуар для тормозной жидкости. с Слоибвлаютдоарймтеозинносйтржуикдцкиоюстпио-э Bк Fс1п2л3у8а Bт-а, ц-Bи Sи Fу-1с0т-риолйист-в Vа Aд Sл5я23за4п-!равки и

◆ Отрегулируйте давление на устройстве для заправки и слива тормозной жидк ⇒ Тормозная система; Ремонтный комплект: 47; Удаление воздуха из торм

◆ Установите загрузчик тормозной педали между сиденьем водителя и тормозно

◆ Подсоедините заправочный шланг к адаптеру-1.

Передняя часть

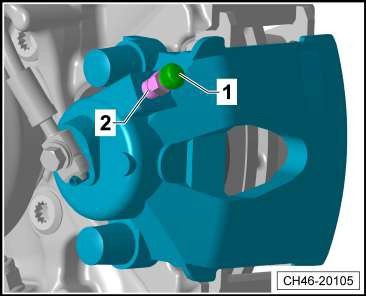

◆ Отвинтите пылезащитную крышку-1- с клапана стравливания-2- на левом пер

◆ Затяните спускной клапан-2- с заданным моментом затяжки: 10 Нм.

◆ Установите пылезащитную крышку на клапан спуска воздуха.

◆ Повторите вышеуказанные действия на правой стороне таким же образом.

Задняя часть

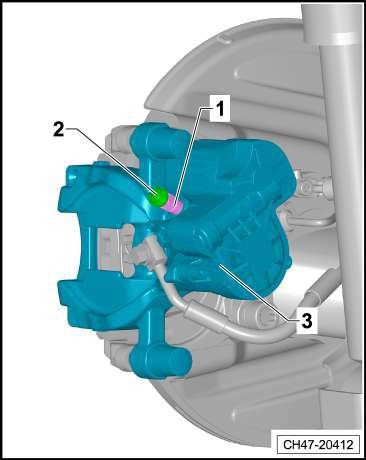

◆ Отвинтите пылезащитную крышку-2- с клапана стравливания-1- на левом зад

◆ Подсоедините сливной шланг емкости для сбора тормозной жидкости к клап

–кол Оисчлеасбтьвтуе тпорромбокзунколйапжаиндаксотсртаив(лсимв.а«н Тиаяблиидцаай—те Псотречяьдонкеобходимому стр. в6л0)и.вания и количество стравливаемой тормозной жидкости» ⇒

◆ Затяните выпускной клапан-1- с заданным моментом затяжки: 10 Нм.

◆ Установите пылезащитную крышку клапана спуска воздуха.

◆ Повторите вышеуказанные действия на правой стороне таким же образом. Автомобили с механической коробкой передач

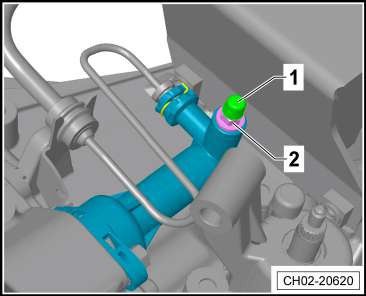

◆ Открутите сливной болт и слейте примерно 100 мл тормозной жидкости.

◆ Закрутите сливной болт и быстро нажмите на педаль сцепления 10–15 раз.

◆ Снова открутите сливной болт и слейте примерно 50 мл тормозной жидкости.

–сли Званкройутшитлеанспг уиснкнесокйоблоьлкот сраузсинлажиеммизтаетняжа кпиед4а,5ль Нсмц.е Оптлсеонеидяи.ните

◆ Установите пылезащитный колпачок на сливной болт и затяните сливной болт.

◆ Снимите заливной шланг с переходника.

◆ Отвинтите адаптер от резервуара тормозной жидкости.

◆ Снимите нагрузочный механизм педали сцепления.

◆ Закрутите уплотнительную крышку резервуара для тормозной жидкости -1-.

Тормозной диск: проверить состояние

Таблица — Порядок удаления воздуха и объем удаляемой тормозной жидкости
