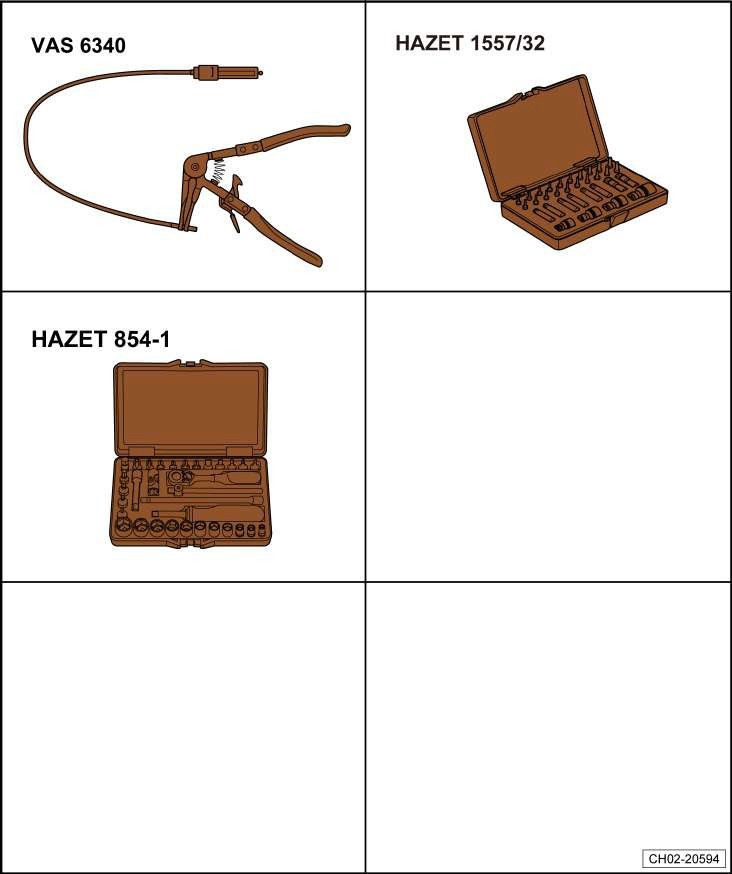

Необходимые специальные инструменты и оборудование для ремонта
◆ Зажим для шлангов
-HAZET 798-15B- или
-VAS 6340-Инструмент TORX
-HAZET 1557/32- или
-VAG 1766-Комплект мини-инструментов
-HAZET 854-1- или
-VAS5528-
у Усбтеадниотвексоьй, чстмоавжтьртеубеогпорбоевзсоидлеисикоснтеомвоыйнсамдадзуквоайн. е т моторного масла, иперед
Закрепите все соединительные трубки с помощью хомутов соответствующего типа ⇒ Каталог электронных комплектующих.
Замена фильтрующего элемента воздушного фильтра ( двигатель 1.5T DSV )
Демонтаж

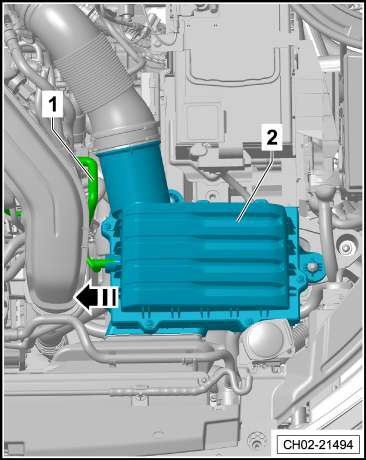

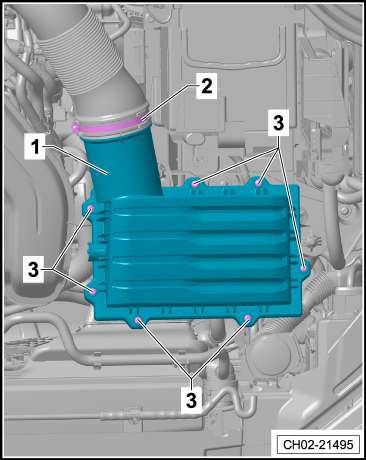

Отсоедините вентиляционный шланг-1 от воздушного фильтра-2, двигая его в

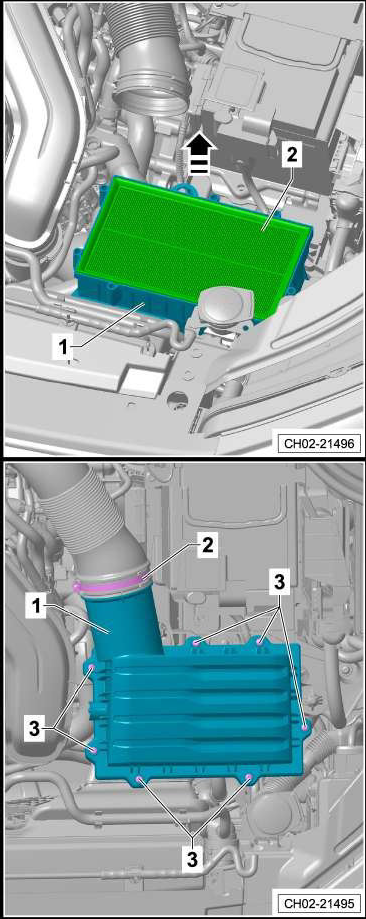

◆ Ослабьте хомут-2-.
◆ Отвинтите болт Torx -3-.
◆ Снимите верхнюю часть воздушного фильтра -1-.
Установка

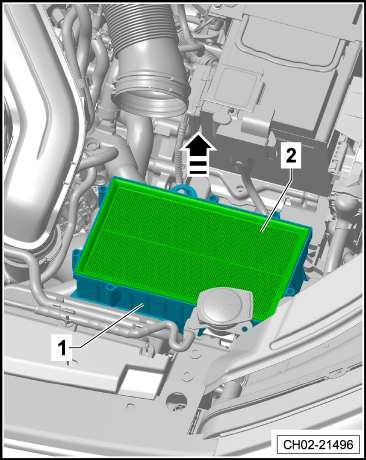

◆ Очистите нижнюю часть воздушного фильтра -1- и установите новый фильтр
◆ Установите фильтрующий элемент воздушного фильтра-2- в нижнюю часть в
◆ Установите верхнюю часть воздушного фильтра -1-.
◆ Затяните болты Torx-3.
◆ Установите хомут -2-.
Подсоедините вентиляционный шланг-1- к воздушному фильтру-2-.
Момент затяжки
| Деталь | Момент затяжки |
|---|---|
| Крепление верхней и нижней частей воздушного фильтра: болты Torx | 2 Нм |
Замена фильтрующего элемента воздушного фильтра ( двигатель 1, 5л DRZ )
Демонтаж

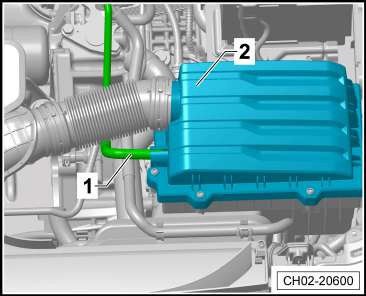

Отсоедините шланг-1 от воздушного фильтра-2.

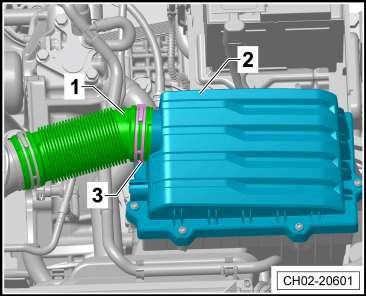

◆ С помощью зажима для шлангов — HAZET 798-15B или VAS 6340 — снимите пруж
-3-. Отсоедините впускной патрубок -1- от воздушного фильтра -2-

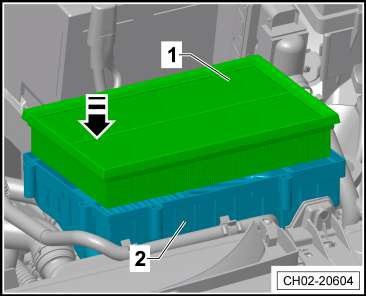

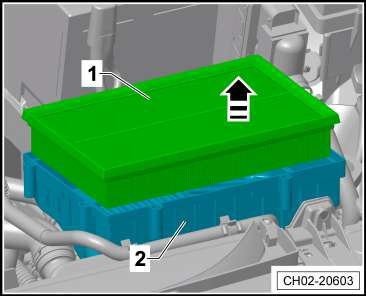

Выкрутите крепежный болт -1- и снимите верхнюю крышку воздушного филь
Установка
◆ Установка производится в порядке, обратном порядку демонтажа.

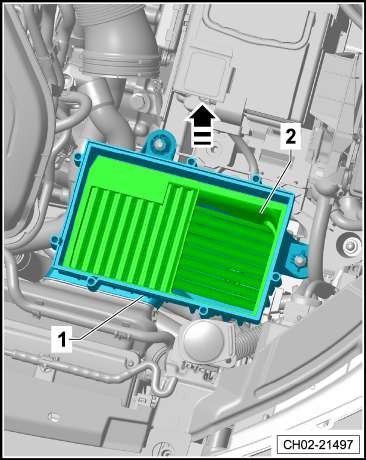

◆ Очистите корпус воздушного фильтра и установите новый фильтрующий элеме
–ни Ужснтюанюовкиртыешнкоувывойздфуишлньторгоуюфщилиьйтэрлае-2м- евннтавпорзадвулшенигио, фукиалзьатнрнао-1м- в

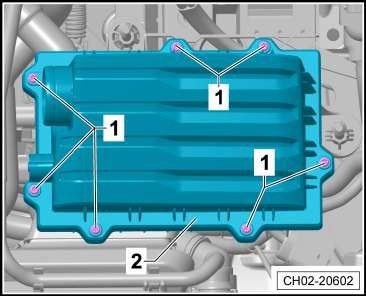

Затяните крепежный болт-1-.
◆ Подсоедините вентиляционный шланг.
◆ Установите пружинный хомут корпуса воздушного фильтра.

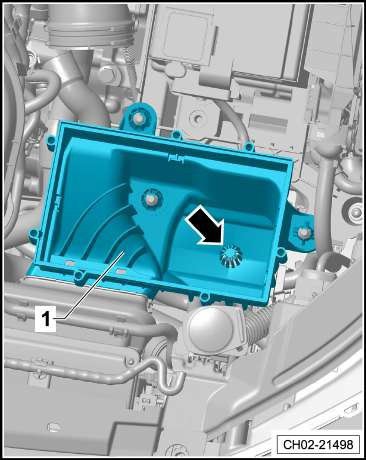

2 . 3 Очистка корпуса воздушного фильтра ( двигатель 1 , 5T DSV )
Фильтрующий элемент воздушного фильтра ⇒ Каталог электронных запчастей.
Соблюдайтеправилаутилизацииотходов.
–воз Пдруошвнеоргьотефниилжьтнрюаю(1)слниавннаулюичтиреубизагрязненийкуоч(ситсртеилткеае)ён. а нижней детали
◆ Очистите корпус воздушного фильтра.
Очистка корпуса воздушного фильтра ( двигатель 1, 5л DRZ )
Элемент воздушного фильтра ⇒ Каталог электронных запчастей.
Проверьте датчик температуры и давления воздуха на впуске двигателя на наличие загрязнений и очистите его.
◆ Проверьте, не загрязнён ли сливной трубопровод в нижней части воздушного фильтра, и очистите его.
◆ Очистите корпус воздушного фильтра.
