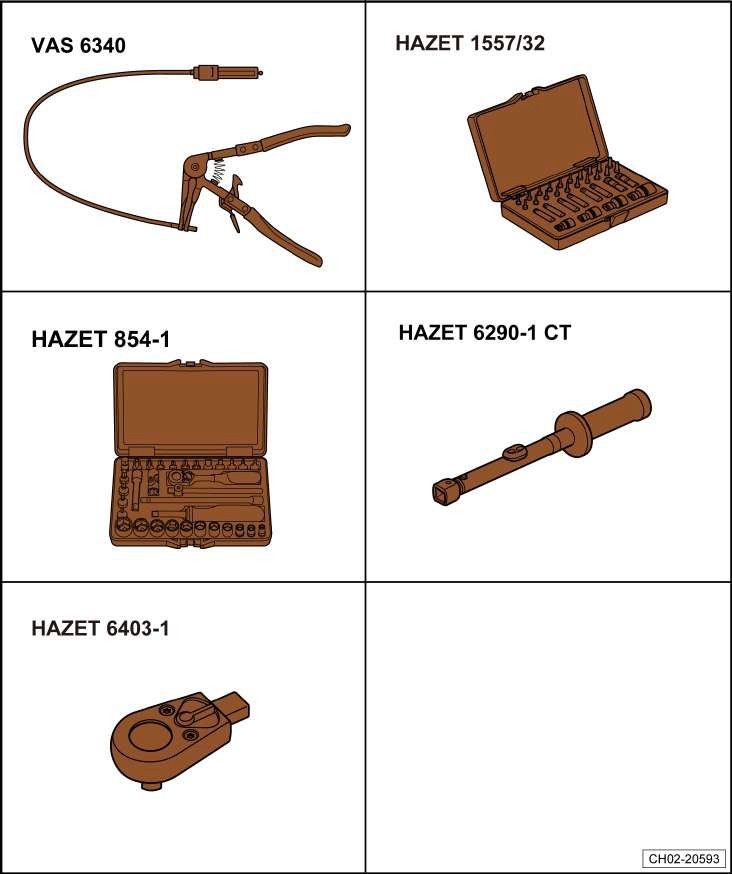

Необходимые специальные инструменты и оборудование для ремонта
◆ Зажим для шлангов
-HAZET 798-15B- или
-VAS 6340-Инструмент TORX
-HAZET 1557/32- или
-VAG 1766-Комплект мини-инструментов
-HAZET 854-1- или
-VAS5528-Динамометрический ключ (5–60 Н·м)
-HAZET 6290-1CT- или
-VAG 1331-Головка с храповым механизмом
-HAZET 6403-1- или
-VAG 1331/1-
Очистка корпуса воздушного фильтра (двигатель 1,5T DSV)
Демонтаж

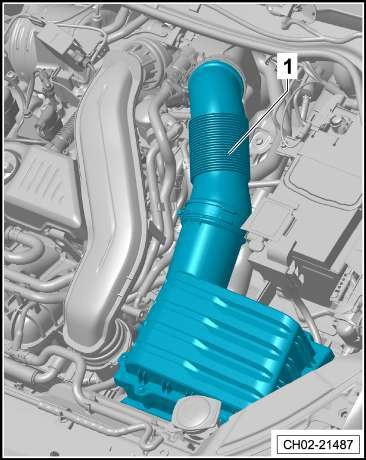

–Vo Сlkнsиwмagиeтnе восздушн1ы,5й-литфриолвыьтмр-1-⇒4-циллегикнодврыоевымавтом4о-бкиллаипан Sн Aы Iм C тдуермбоондтваижгаитуеслтеамн Tов Sк Iа Dк Sо Vр;пруесмаовнотзднуышйнкоогмо пфлиелкьтт: р2а4.; воздушный фильтр;

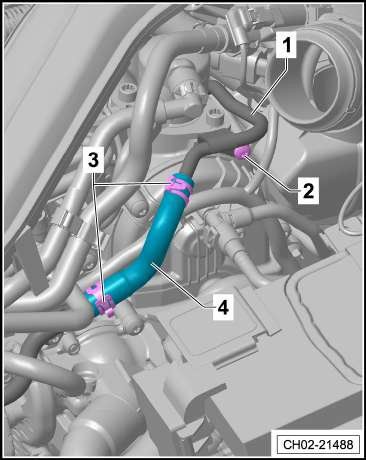

◆ Ослабьте хомут-3- и снимите шланг-4-.
◆ Отвинтите крепежный болт Torx -2- на трубопроводе -1-.

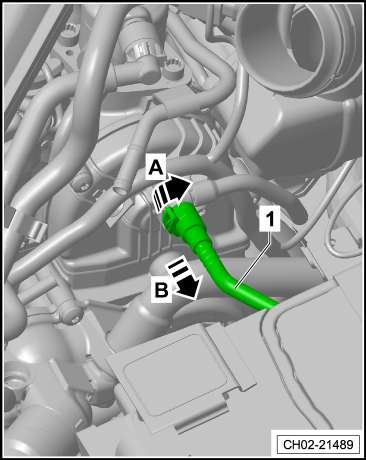

–вак Оусумланбыьйтешзлаащнге-л1-кву нв анпарпарвалвелнеинииистсртерлеклики B.A и отсоедините
◆ Отвинтите крепежный болт Torx-2 на вакуумном трубопроводе-1.

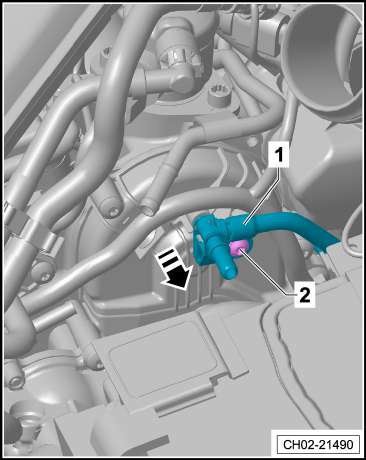

◆ В направлении стрелки отсоедините вакуумный трубопровод-1- от крышки зу

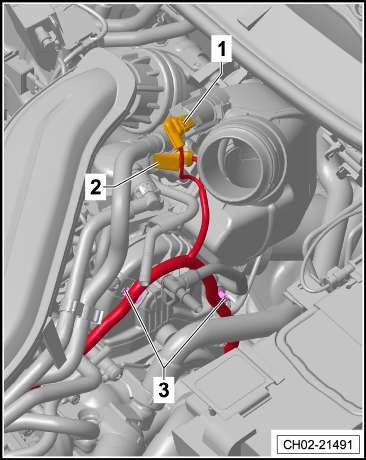

◆ Отсоедините разъёмы жгута проводов -1- и -2-.
◆ Отсоедините фиксирующий зажим жгута проводов -3-.

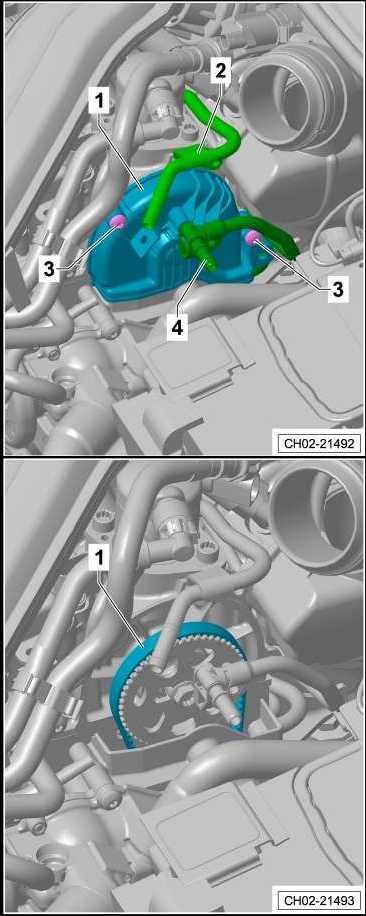

Отвинтите крепежный болт Torx -3- на крышке зубчатого ремня насоса охлаж
◆ Отодвиньте трубопроводы -2- и -4- и снимите кожух зубчатого ремня -1-.
п Прроовкеруьтие твесшькзиубвчкаотлыейнчраетмоегноьвналаасовснааопхрлаавжлдеанюищи евйражщиеднкиоястдиви-1г-антаеля и трещины, поперечные разрывы, разрывы (со стороны кожуха зубчатого ремня н
◆ Боковой износ
◆ Расслоение ребер жесткости разрывы (в основании зубчатого ремня насоса охлаждающей жидкости)
◆ Отслоение слоёв (корпус зубчатого ремня насоса охлаждающей жидкости, ребра
◆ Трещины на поверхности защитного слоя
◆ Следы моторного масла и смазки
Замена зубчатого ремня насосаохлаждающейжидкостиявляется однойизмерпо техническому обслуживанию.
Установка
Установка производится в обратном порядке с соблюдением следующих требований: Момент затяжки
| Деталь | Момент затяжки |
|---|---|
| Крепление крышки зубчатого ремня насоса охлаждающей жидкости винтами Torx | 8 Нм |
| Крепежные болты Torx для вакуумного трубопровода | 2,5 Нм |
Зубчатый ремень насоса охлаждающей жидкости : проверка ( двигатель 1, 5л DRZ )
Демонтаж

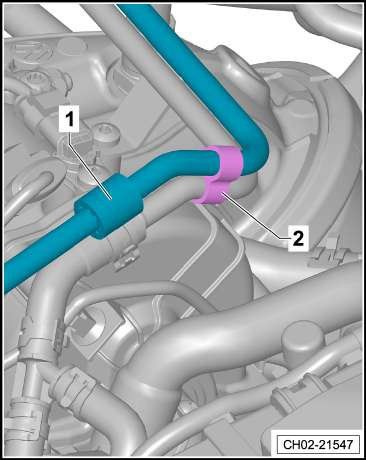

– Отсоедините вентиляционный шланг-1 от кронштейна-2.

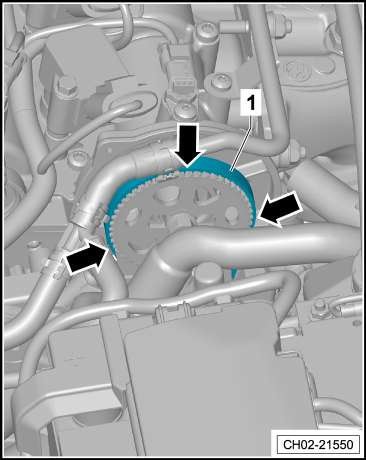

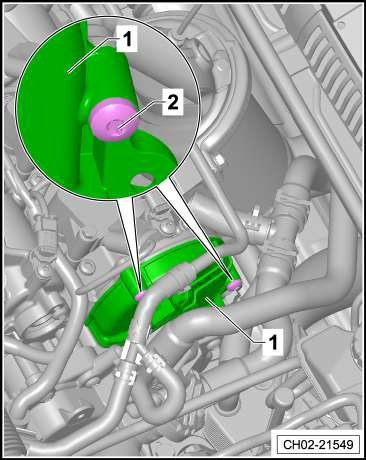

Выкрутите болт Torx-2 и снимите кожух зубчатого ремня насоса охлаждающей
◆ Боковой износ
◆ Расшатывание ребер жесткости
◆ Разрыв (в основании зубчатого ремня насоса охлаждающей жидкости) — стрелка
◆ Отслоение слоев (корпус зубчатого ремня насоса охлаждающей жидкости, ребра
◆ Трещины на поверхности защитного слоя
◆ Следы моторного масла и смазки
Замена зубчатого ремня насоса охлаждающей жидкости-1- является ремонтной мерой.
Установка
Установка производится в обратном порядке с соблюдением следующих требований:
| Момент затяжки | |
|---|---|
| Крепление крышки зубчатого ремня насоса охлаждающей жидкости-1- с помощью болтов Torx-2- | 8 |
